SAB Signal Analizer Box

Analizador de Vibraciones Portátil de 4 Canales

Analizador de vibraciones por menos
Conéctelo con su computadora portátil y sorpéndase con las posibilidades de medición.

Unidad virtual
DDS - Software gratuito para configurar sus medidas

4AC + 4DC + Tacómetro
los 8 canales más la velocidad se miden simultáneamente

SAB - Analizador de Vibraciones Portátil de 4 canales
SAB - Listo para las universidades y la enseñanza

Ideal para Fines Educativos

Llévelo a la Universidad

SAB + computadora: Combo listo para las universidades, en donde los profesores llevan mediciones de vibraciones en tiempo real a sus alumnos en una pantalla de proyección.
Un analizador de vibraciones completo en su bolsillo

Portátil y Completo

Sin herramientas pesadas

Si viaja mucho y no quiere llevar herramientas pesadas, entonces el SAB es la opción correcta para usted. Simplemente conecte el SAB a su computadora portátil y realice un análisis de vibración profesional en el lugar.
SAB - Para usarse en laboratorio de pruebas

Ideal para Laboratorios

Mida con facilidad

Si necesita medir una señal de CA o CC, lleve a SAB a su laboratorio y listo.

Crezca el poder de SAB con los módulos de medición

Configúrelo a su medida.
Conozca los módulos disponibles seleccionado las opciones siguientes.

Menú Principal

Menú SAB
Seleccione desde esta pantalla las diversas funciones disponibles en VA5 Pro.

Analizador

  • Seleccione el tipo de medición (desde valores generales simples a través de FFT y señales de tiempo hasta mediciones más avanzadas con sondas de proximidad como Órbitas).
  • Configure los ajustes de medición de acuerdo con sus requisitos (rango de frecuencia, muestreo, unidades, etc.)
  • Tome todo las mediciones predefinidas simultáneamente

Medición en ruta

El módulo de ruta se utiliza para la recopilación diaria de datos de la maquinaria de su fábrica.

  • Simplemente cree su árbol de ruta con la ubicación de los puntos de medición en el software DDS (disponible sin costo).
  • Tome las mediciones con regularidad.
  • Luego, transfiera los datos recopilados al software DDS para observar las tendencias y analizar los datos.

Run Up

Similar al modo ANALIZADOR, en donde usted puede configurar cualquier medida que desee, el modo RUN UP le permite controlar el almacenamiento de datos, por ejemplo, de manera inmediata, o por cambio de velocidad o de hora, y más.

Menú Principal

Módulo poco apreciado aun cuando tiene un importante valor: la grabadora guarda la señal sin procesar del sensor, o lo que es igual, de la máquina. Esto permite realizar un procesamiento de la señal posteriormente en su PC. Puede reproducir este registro una y otra vez y aplicarle cualquier ajuste de medición.

Menú Principal

Realice trabajos de balanceo de uno o dos planos de piezas giratorias como ventiladores industriales, sopladoras, flechas, etc.

Menú Principal

FASIT (Fault Source Identification Tool) es un sistema experto para la detección automática de posibles fallas de la máquina, como:

  • Desbalanceo (RMS, 0-PICO)
  • Desalineación
  • Holgura
  • Fallas en rodamientos

Estetoscopio

Ya no use un desarmador para escuchar el ruido de su rodamiento. Coloque el sensor en la caja del cojinete y escuche el ruido de la máquina o del rodamiento con audífonos.
VA5 Pro permite escuchar señales de 4 canales. Simplemente cambie entre canales individuales y ajuste el volumen según sus necesidades.

Lubri

Lubri es una herramienta de mantenimiento que se utiliza para monitorear y controlar el proceso de lubricación.
Lubri mide el estado real de lubricación de los rodamientos e informa al operador cuando se alcanza el nivel óptimo.

Análisis de Octavas

El análisis de octavas le permite medir el sonido audible. Conecte su micrófono ICP y mida el nivel de sonido y el espectro de octavas con resolución seleccionable de 1/1, 1/3, 1/12 o 1/24.

Prueba de Impacto

Mida fácilmente las frecuencias de resonancia de estructuras.
No es necesario realizar ningún ajuste: solo coloque el sensor en la estructura y golpéelo con el martillo adecuado.

ADS

El software ADS (Animated Deflection Shapes) se basa en el método de funcionamiento de las formas de deflexión. Visualice las vibraciones de la maquinara mediante una animación en la que el movimiento se alenta hasta una frecuencia muy baja y la amplitud del movimiento se percibe aumentada, de tal forma que la vibración se vuelve evidente.
¡Puede animar el movimiento de la máquina directamente en el dispositivo VA5 Pro!

Ultrasonido

Medición del sonido inaudible para el oído humano: ultrasonido. Las aplicaciones típicas son:

  • Detección de fugas de aire
  • Arco eléctrico
  • Detección temprana de fallas en los rodamientos.

PEQUEÑO PERO MULTICANAL

SAB - Portátil y Multicanal

Entradas

4x Entradas AC - Vibraciones
4x Entradas DC – Valores de Proceso
1x Entrada de disparador (sonda de velocidad)
Sensor triaxial listo

Más funcionalidades

Energía a través de USB
Pequeño: 11 x 11,5 x 3.5 cm
Portátil: 350 grams
Conectores robustos Push-Pull

Descargas

Más información sobre SAB

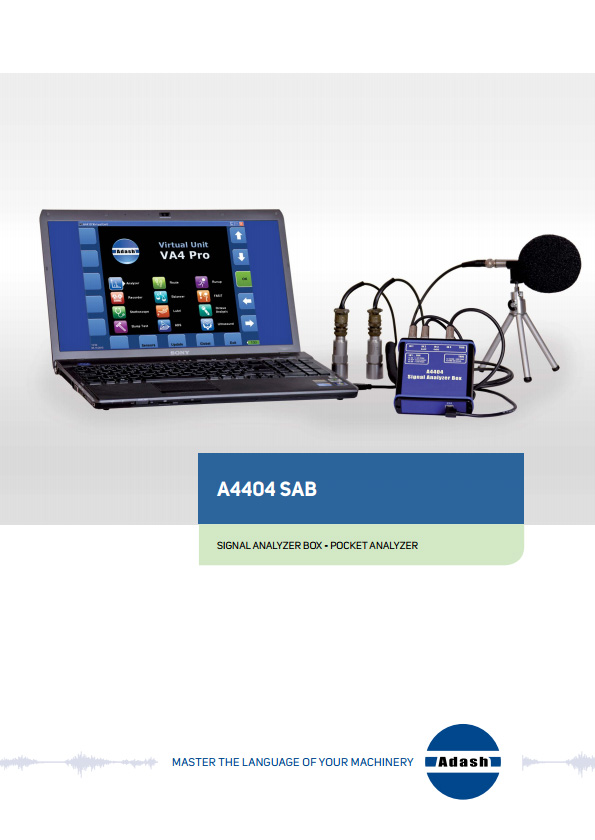

Descargue el folleto de SAB

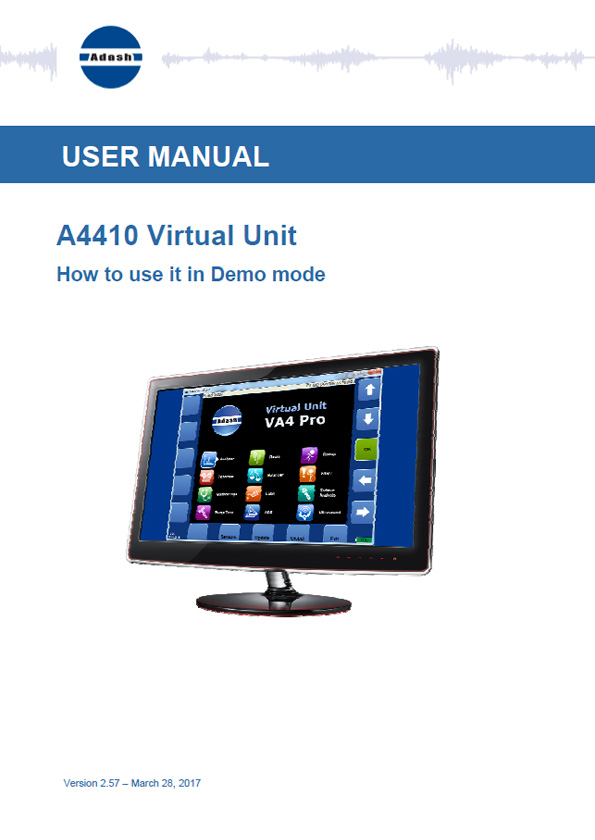

Descargue el  manual de SAB

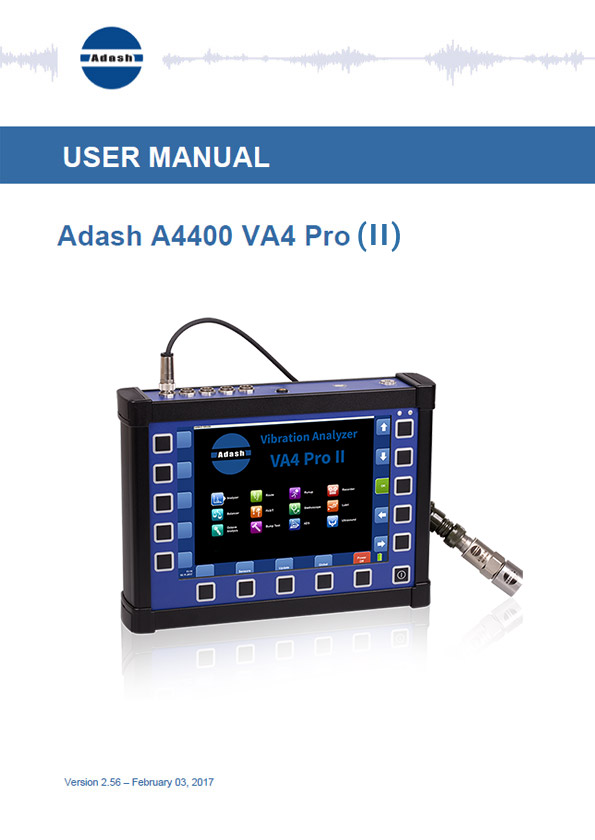

Descargue el manual de VA4 PRO

Videos

¿QUIERE USAR LA MEJOR TECNOLOGÍA PARA REALIZAR MANTENIMIENTO BASADO EN ANÁLISIS DE VIBRACIONES?
